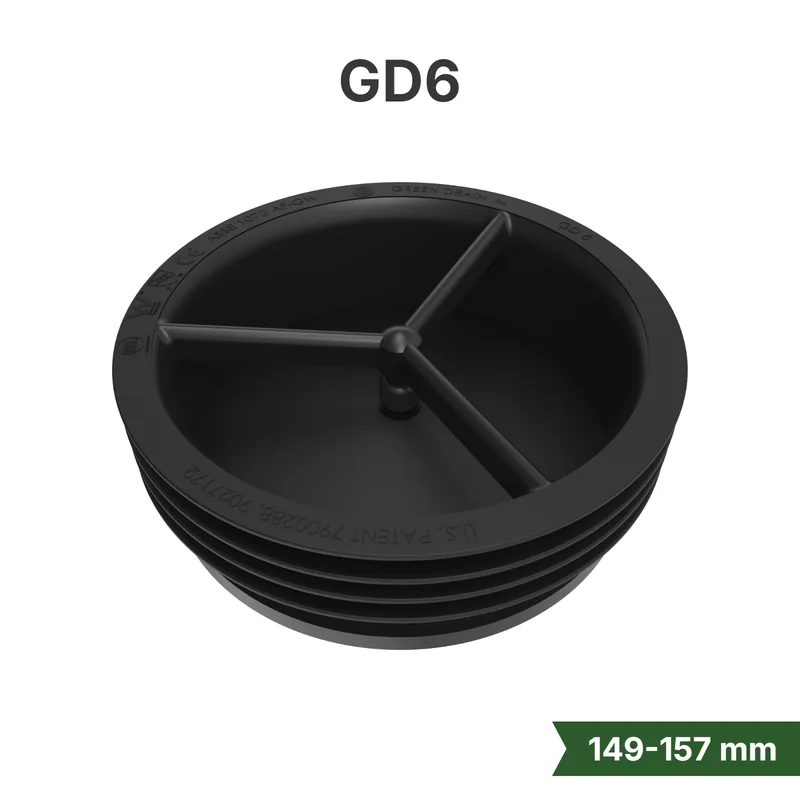

Sifon uscat Green Drain GD6 pentru scurgeri industriale DN150

Imagine principală

Lateral

De sus

Interior

Componente

GD6

Sifon uscat DN150

Name: GD6 - 6" Waterless Trap Seal
Brand: Green Drain
SKU: GD6

Potrivit pentru guri de scurgere DN150 (149–157 mm). Debit de peste 550 l/min. Se montează fără unelte, în câteva secunde.

49,95 €

Fără TVA. Livrat din depozitul nostru UE din Danemarca.

Dimensiunea țevii DN150 (149–157 mm)

Debit ≥550 l/min

Timp de montaj Sub 60 de secunde

Solicită o ofertă Contactează echipa noastră EMEA

Pentru spitale și clinici: GD-MD, versiunea medicală a acestei dimensiuni. Dispozitiv medical de clasa I, MDR (UE) 2017/745.

Listat cUPC

Certificat CE/ETA

Livrat din Danemarca

Inspectează sifonul după circa 6–12 luni de funcționare pentru a verifica dacă siliconul este intact și etanșează corect. Înlocuiește-l doar la nevoie: scurgerile intens folosite se uzează mai repede, iar cele puțin folosite rezistă adesea un an sau mai mult.

Secțiune printr-o scurgere DN150 și sifonul ei

Cum funcționează.

Green Drain este o supapă cu sens unic pentru sifonul tău de pardoseală. Apa curge în jos și se evacuează. Nimic nu urcă înapoi.

În interior se află o supapă moale din silicon. Apa care curge o deschide; în momentul în care apa se oprește, se închide și blochează ferm gazele de canalizare, mirosurile și dăunătorii. Pentru că etanșează cu silicon, nu cu apă, nu se usucă niciodată așa cum se poate usca un sifon obișnuit, chiar dacă scurgerea rămâne nefolosită săptămâni întregi.

Se așază cu mâna în scurgeri DN150, de la 150 la 156 mm. Fără unelte, fără instalator, montat în câteva secunde.

Se potrivește? Măsoară mai întâi

Măsoară țeava. Nu grătarul, nu cuva.

Ridică grătarul. În fundul corpului sifonului se află gura rotundă a țevii. Măsurată prin centru, de la peretele interior la peretele interior: acesta este singurul număr care contează. GD6 se așază într-o țeavă de 149-157 mm (6 inci). Dacă gura este ovală, folosește valoarea mai mică. În afara acestui interval se potrivește altă mărime: vezi toate mărimile.

Sifon în secțiune cu grătarul evidențiat: nu partea de măsurat

Nu măsura grătarul

Grătarul este capacul pe care se calcă. Stă deasupra corpului sifonului și este mai lat decât țeava de dedesubt, așa că lățimea lui nu spune nimic despre potrivire.

Sifon în secțiune cu cuva evidențiată: nu partea de măsurat

Nu măsura cuva

Cuva este bazinul de sub grătar care conduce apa în jos. Și ea este mai lată decât țeava. Green Drain nu se așază aici.

Sifon în secțiune cu țeava evidențiată: partea de măsurat

Măsoară țeava

În fundul cuvei se află gura rotundă a țevii. Aici se așază Green Drain, deci aceasta este lățimea de măsurat. Șterge-o, apoi măsoară de la peretele interior la peretele interior.

Sifon de pardoseală văzut de sus, fără grătar: o ruletă peste gura țevii de la A la B — **Măsoară de la A la B.** Gura țevii din fundul cuvei.

Ghid complet de instalare (în engleză): măsoară, alege mărimea, instalează.

Sifoane obișnuite la care se potrivește

GD6 montat într-un sifon de pardoseală rotund rezistent — Rotund, rezistent

GD6 montat într-un sifon de pardoseală sanitar — Sanitar

GD6 montat într-o rigolă de scurgere — Rigolă

Nu îți vezi sifonul aici? Dacă ieșirea lui este o țeavă rotundă în intervalul GD6, se potrivește. Capacul de deasupra nu contează; țeava de dedesubt, da. Scoate mai întâi orice coș sau sită.

GD6 în secțiune, apa coboară prin membrana deschisă — **Apa curge.** Membrana din silicon se deschide și apa trece.

GD6 în secțiune, membrana închisă, gazele de canalizare reținute dedesubt — **Curgere oprită.** Membrana se închide. Aerul, mirosurile și insectele rămân dedesubt.

Supapa, două stări

Cu sens unic. Se deschide pentru apa care coboară, se închide când curgerea se oprește. Fără apă de completat, fără curent, fără amorsare.

Verifică sifonul uscat după aproximativ 6-12 luni de funcționare și înlocuiește-l doar dacă este necesar.

Montat în sub 60 de secunde. Fără unelte.

Pasul 1: grătarul ridicat de pe un sifon de pardoseală, în secțiune

Ridică grătarul

Majoritatea grătarelor se ridică cu mâna. Unele sunt prinse cu un șurub central; deșurubează-l, apoi ridică.

Pasul 2: măsurarea gurii țevii din fundul sifonului, de la peretele interior la peretele interior

Măsoară gura țevii

Măsoară gura țevii din fundul cuvei, de la peretele interior la peretele interior. GD6 se potrivește la 149-157 mm (6 inci).

Apasă ușor pentru fixare

Poziționează-l la 5–10 cm sub marginea țevii. Manșeta din silicon etanșează ferm pe pereții țevii.

Pasul 4: grătarul pus la loc peste GD6 așezat

Pune grătarul la loc

Pune grătarul la loc. Gata. Protecție completă pentru cele mai mari scurgeri.

Capacitate maximă. Performanță dovedită.

GD6 este cel mai mare sifon uscat din gamă. Testat și certificat independent.

≥550 l/min Debit (Level U) Drenaj industrial la capacitate maximă.

6″ Cel mai mare model Compatibil cu țevi DN150.

200 Pa Etanșeitate la mirosuri Etanșare la gaze certificată CE/ETA.

>2.500 Rezistență la cicluri Durabilitate testată conform ASSE 1072.

Pentru arhitecți & ingineri

Specifică Green Drain în următorul tău proiect.

Descarcă familiile Revit pentru fiecare model Green Drain. Ne găsești și în BSD SpecLink și MasterSpec.

Descarcă familiile Revit Vezi toate specificațiile tehnice →

Specificații tehnice

Model	GD6
Dimensiunea țevii	DN150 / 149–157 mm (6″)
Înălțime	50 mm
Diametrul corpului (fără manșetă)	150,2 mm (5,400″), bază 144,2 mm (5,677″)
Corp cu manșetă	159 mm (6,260″) lățime × 50,8 mm (1,462″)
Materialul corpului	Plastic ABS
Materialul supapei	Cauciuc siliconic
Materialul de etanșare	Manșetă din silicon
Debit	≥550 l/min
Brevete	Mai multe brevete americane și internaționale
