Sifone a secco DN90-110
La guarnizione prolungata copre bocche di scarico da DN90 a DN110 (89–108 mm) per una compatibilità ottimale con gli impianti idraulici internazionali. Certificato WaterMark.
Come funziona.
Green Drain è una valvola di non ritorno per il tuo scarico a pavimento. L’acqua scende e defluisce. Nulla risale.
All’interno si trova una valvola morbida in silicone. L’acqua che scorre la apre; appena il flusso si ferma, si richiude e sigilla ermeticamente contro gas fognari, odori e infestanti. Poiché la tenuta è affidata al silicone e non all’acqua, non si secca mai come può accadere a un sifone tradizionale, anche se lo scarico resta inutilizzato per settimane.
Si inserisce a mano negli scarichi da DN90 a DN110 (89-108 mm). Senza attrezzi, senza idraulico, installato in pochi secondi.
Misura il tubo. Non la griglia, non la vaschetta.
Solleva la griglia. Sul fondo del corpo dello scarico c'è l'apertura tonda del tubo. Misurata passando per il centro, da parete interna a parete interna: è l'unico numero che conta. Il GD35/4 si inserisce in un tubo da 89 a 108 mm. Se l'apertura è ovale, usa il valore più piccolo. Fuori da questo intervallo va bene un'altra misura: vedi tutte le misure.
Non misurare la griglia
La griglia è il coperchio su cui si cammina. Poggia sopra il corpo dello scarico ed è più larga del tubo sottostante, quindi la sua larghezza non dice nulla sulla misura da scegliere.
Non misurare la vaschetta
La vaschetta è la conca sotto la griglia che convoglia l'acqua verso il basso. Anche questa è più larga del tubo. Il Green Drain non va qui.
Misura il tubo
Sul fondo della vaschetta c'è l'apertura tonda del tubo. È qui che si posiziona il Green Drain, quindi è questa la larghezza da misurare. Puliscila, poi misura da parete interna a parete interna.
Guida completa all'installazione (in inglese): misurare, scegliere la misura, installare.
Non vedi il tuo scarico? Se la sua uscita è un tubo tondo nell'intervallo del GD35/4, si adatta. La copertura sopra non conta; il tubo sotto sì. Rimuovi prima eventuali cestelli o filtri.
Di non ritorno. Si apre per l'acqua che scende, si chiude quando il flusso si ferma. Niente acqua da rabboccare, niente corrente, niente da adescare.
Controlla il sifone dopo circa 6-12 mesi di servizio e sostituiscilo solo se necessario.
Installato in 30 secondi. Senza attrezzi.

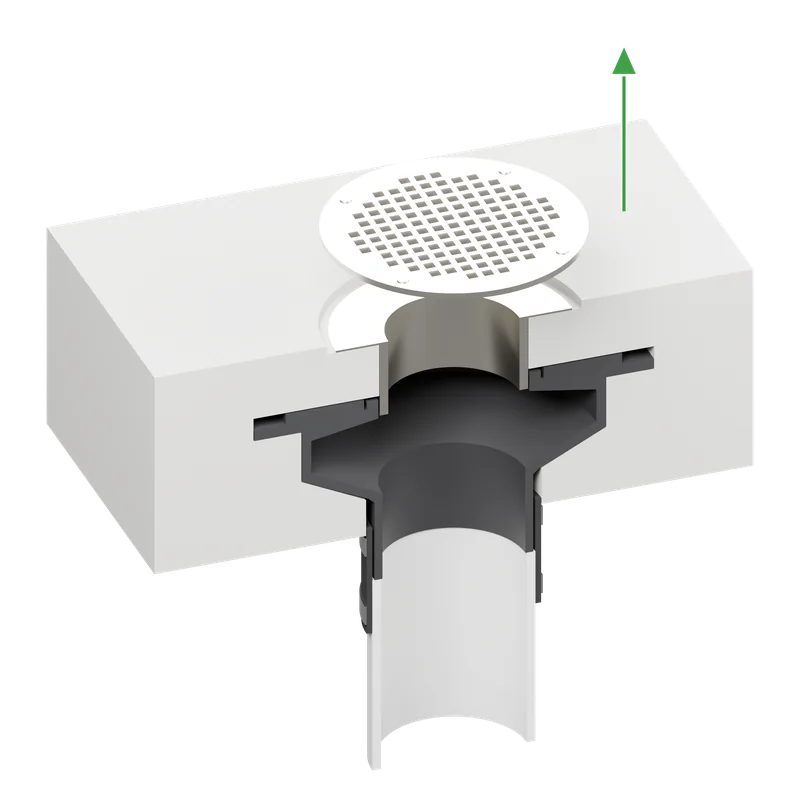

Solleva la griglia
La maggior parte delle griglie si solleva a mano. Alcune sono fissate con una vite centrale: svitala, poi solleva.
Misura l'apertura
Misura l'apertura del tubo sul fondo della vaschetta, da parete interna a parete interna. Il GD35/4 è adatto a tubi da 89 a 108 mm.

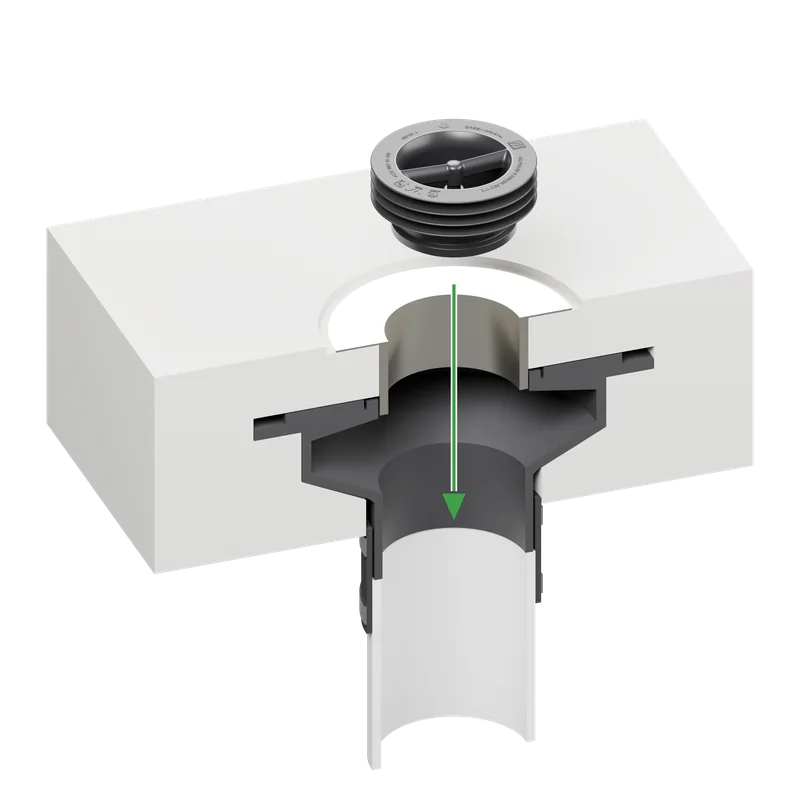

Premi delicatamente in sede
Incassa da 5 a 10 cm sotto il bordo del tubo. La guarnizione prolungata in silicone aderisce saldamente alle pareti del tubo.

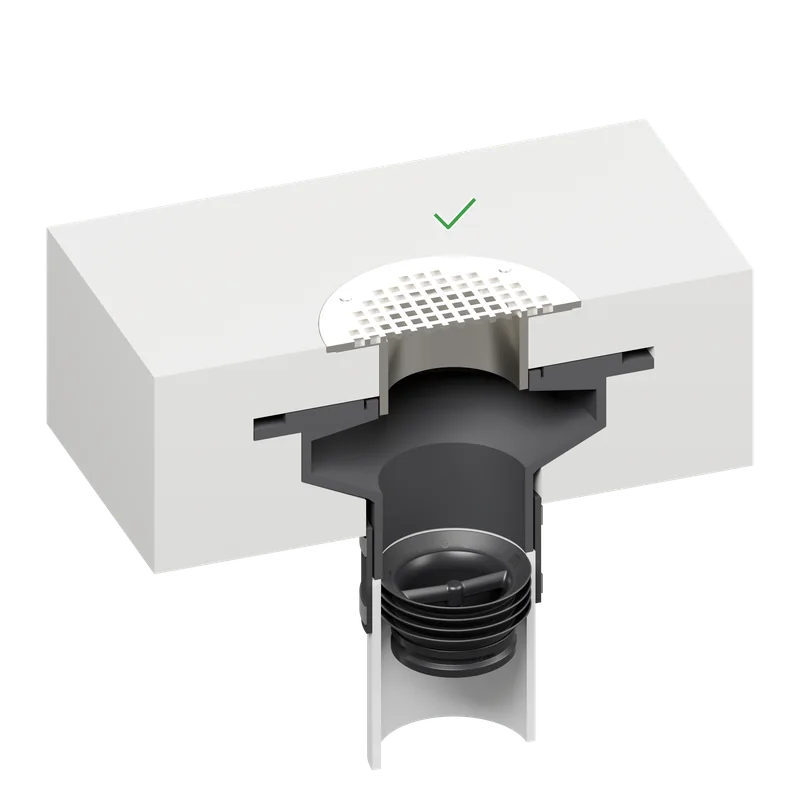

Rimetti la griglia
Riposiziona la griglia. Fatto. Tutti gli scarichi di un piano in un pomeriggio.
Testato ASSE 1072. I dati che contano.
Il GD35/4 è testato secondo ASSE 1072-2020, lo standard prestazionale nordamericano per i dispositivi meccanici di tenuta per scarichi a pavimento. Certificato WaterMark (Australia).
Prescrivi Green Drain nel tuo prossimo progetto.
Scarica le famiglie Revit di ogni modello Green Drain. Siamo presenti anche in BSD SpecLink e MasterSpec.
Specifiche tecniche
| Modello | GD35/4 |
| Misura del tubo | DN90-110 / 89–108 mm (3,5–4″) |
| Altezza | 50 mm |
| Materiale del corpo | Plastica ABS |
| Materiale della valvola | Gomma siliconica |
| Materiale di tenuta | Guarnizione in silicone (prolungata) |
| Portata | 323,17 l/min |
| Forza di apertura ASSE 1072 | 32 g |
| Durata a cicli ASSE 1072 | >2.500 cicli |
| Riduzione dell’evaporazione ASSE 1072 | >96 % |
| Licenza WaterMark | WM-022837 (DN110) |
| Brevetti | Diversi brevetti statunitensi e internazionali |
I settori che serviamo.
La guarnizione prolungata copre bocche di scarico da DN90 a DN110 per la compatibilità con gli impianti idraulici internazionali.
Certificazioni e conformità.
WaterMark Australia
WM-022837 (DN110)
Norma ASSE 1072-2020
Norma prestazionale per dispositivi meccanici di tenutaValutato nella pratica cUPC IAPMO R&T n. 9301
HACCP International
Certificazione di sicurezza alimentare (certificato RG-05)
NSF/ANSI 2
Certificato per attrezzature alimentari
Test SGS di ritenzione di aerosol
Ritenzione di oltre il 99,9 % di un batteriofago MS2 aerosolizzato (surrogato virale)
Rapporto di prova DTI
Istituto Tecnologico Danese, Rapport 957187
