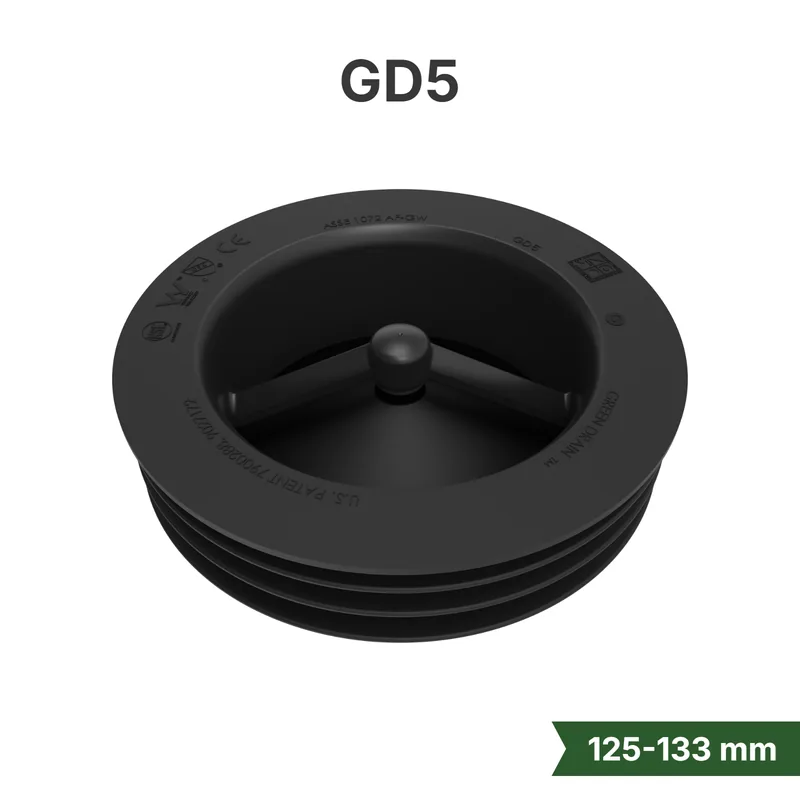

Sifón seco DN125
Para bocas de desagüe DN125 (125–133 mm). Caudal de 391 l/min, resistencia a la presión de 610 Pa. Montaje sin herramientas.
IVA no incluido. Envío desde nuestro almacén de la UE en Dinamarca.
Para hospitales y clínicas: GD-MD, la versión médica de esta medida. Producto sanitario de clase I, MDR (UE) 2017/745.
Revise el sifón tras 6 a 12 meses en servicio para confirmar que la silicona sigue intacta y sella correctamente. Sustitúyalo solo cuando sea necesario: los desagües de uso intensivo se desgastan antes; los de poco uso suelen durar un año o más.
Cómo funciona.
Green Drain es una válvula antirretorno para su sumidero. El agua baja y sale. Nada vuelve a subir.
En su interior hay una válvula de silicona flexible. El agua, al correr, la abre; en cuanto deja de fluir, se cierra y sella herméticamente frente a gases del alcantarillado, olores y plagas. Como sella con silicona y no con agua, nunca se seca como puede ocurrir con un sifón convencional, aunque el desagüe pase semanas sin usarse.
Encaja en desagües DN125, de 125 a 133 mm, y se coloca a mano. Sin herramientas ni fontanero, instalado en segundos.
Mida el tubo. No la rejilla ni la cubeta.
Levante la rejilla. En el fondo del cuerpo del sumidero está la boca redonda del tubo. Su anchura, medida por el centro de pared interior a pared interior, es el único número que importa. El GD5 se asienta en un tubo de 125 a 133 mm (5 pulgadas). Si la boca es ovalada, tome la medida menor. Fuera de ese rango, encaja otra medida: ver todas las medidas.
No mida la rejilla
La rejilla es la tapa sobre la que se pisa. Se apoya encima del cuerpo del sumidero y es más ancha que el tubo de debajo, así que su anchura no sirve para elegir la medida.
No mida la cubeta
La cubeta es el recipiente bajo la rejilla que conduce el agua hacia abajo. También es más ancha que el tubo. El Green Drain no se asienta aquí.
Mida el tubo
En el fondo de la cubeta está la boca redonda del tubo. Aquí es donde se asienta el Green Drain, así que esta es la anchura que hay que medir. Límpiela y mida de pared interior a pared interior.
Guía completa de instalación (en inglés): cómo medir, elegir la medida e instalar.
¿No ve su sumidero? Si su salida es un tubo redondo dentro del rango del GD5, encaja. La tapa de arriba no importa; el tubo de debajo, sí. Retire primero cualquier cestillo o filtro.
Antirretorno. Se abre cuando el agua baja y se cierra cuando el flujo se detiene. Sin agua que reponer, sin corriente, sin cebado.
Revise el sifón entre los 6 y los 12 meses de uso y sustitúyalo solo si es necesario.
Se instala en 30 segundos. Sin herramientas.
Levante la rejilla
La mayoría de las rejillas se levantan a mano. Algunas llevan un tornillo central; desenrósquelo y levante la rejilla.
Mida la boca
Mida la boca del tubo en el fondo de la cubeta, de pared interior a pared interior. El GD5 encaja en tubos de 125 a 133 mm (5 pulgadas).
Presione suavemente para asentarlo
Insértelo de 5 a 10 cm por debajo del borde de la tubería. La junta de silicona sella ajustada contra las paredes.
Vuelva a colocar la rejilla
Vuelva a poner la rejilla. Listo. Todos los sumideros de una planta en una tarde.
Rendimiento de grado industrial.
Ensayado de forma independiente por el DTI. El GD5 alcanza una de las mayores resistencias a la presión de toda la gama.
Prescriba Green Drain en su próximo proyecto.
Descargue las familias Revit de todos los modelos Green Drain. También figuramos en BSD SpecLink y MasterSpec.
Especificaciones técnicas
| Modelo | GD5 |
| Medida de tubería | DN125 / 125–133 mm (5″) |
| Altura | 42 mm |
| Diámetro del cuerpo (sin junta) | 96,5 mm (3,878″), base 100,6 mm (3,961″) |
| Cuerpo con junta | 134,80 mm (5,310″) de ancho × 42,21 mm (1,662″) |
| Material del cuerpo | Plástico ABS |
| Material de la válvula | Caucho de silicona |
| Material del sellado | Junta de silicona |
| Caudal | 391 l/min |
| Resistencia a la presión (DTI) | 610 Pa |
| Patentes | Varias patentes en EE. UU. e internacionales |
Sectores a los que servimos.
El GD5 encaja en bocas de desagüe DN125 (125–133 mm).
Certificaciones y conformidad.
Listado cUPC
Expediente IAPMO 9301
Norma ASSE 1072-2020
Norma de rendimiento para cierres antiolores de tipo barreraEvaluado bajo el expediente cUPC n.º 9301 de IAPMO R&T
CE / ETA-18/0536
Evaluación Técnica Europea
NSF/ANSI 2
Certificado para equipamiento alimentario
HACCP International
Certificación de seguridad alimentaria (certificado RG-05)
WaterMark Australia
WM-022837 (DN80)
Ensayo SGS de retención de aerosoles
Retención de más del 99,9 % de un bacteriófago MS2 en aerosol (sustituto viral)
Ensayado por el DTI
Informe de ensayo (Rapport 957187)
IAPMO R&T
Laboratorio de ensayos acreditado
VA Godkendelse
Homologación danesa de fontanería (no es una certificación)
