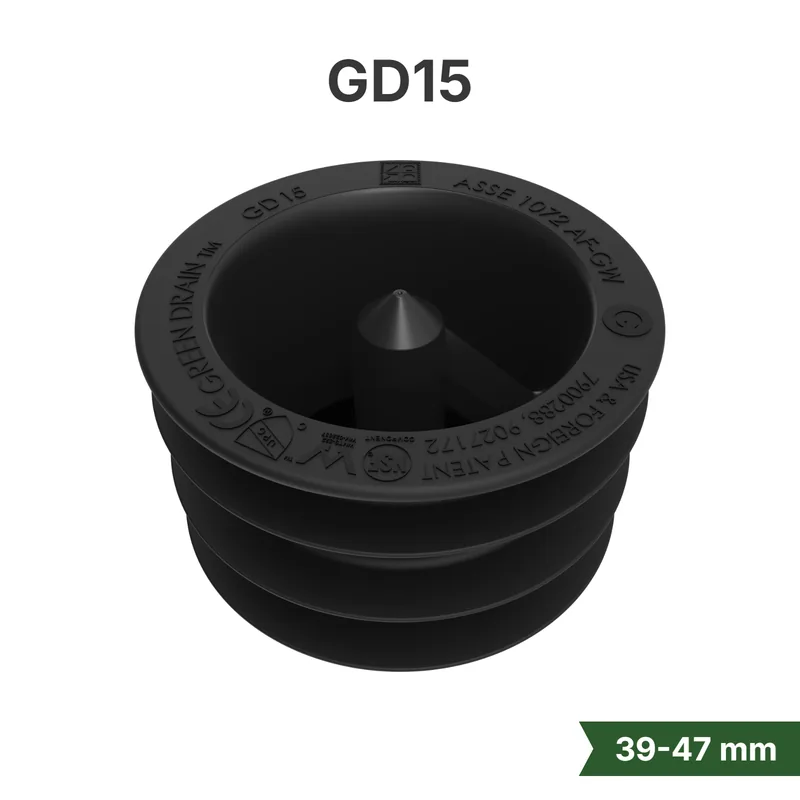

Green Drain GD15 trockener Geruchsverschluss für DN40-Abläufe

Hauptbild

Seite

Oben

Innen

Teile

GD15

Trockener Geruchsverschluss DN40

Name: GD15 - 1.5" Waterless Trap Seal
Brand: Green Drain
SKU: GD15

Passend für Ablauföffnungen DN40 (39-47 mm). Einfach einsetzen, ohne Werkzeug.

31,95 €

Zzgl. MwSt. Versand aus unserem EU-Lager in Dänemark.

Rohrgröße DN40 (39-47 mm)

Durchflussrate 51,55 l/min

Montagezeit 30 Sekunden

Angebot anfordern EMEA-Team kontaktieren

Für Krankenhäuser und Kliniken: GD-MD, die medizinische Ausführung dieser Größe. Medizinprodukt der Klasse I, Verordnung (EU) 2017/745.

cUPC-gelistet

ASSE 1072-konform

Versand aus Dänemark

Prüfen Sie den Verschluss nach etwa 6 bis 12 Monaten im Einsatz, um sicherzustellen, dass das Silikon intakt ist und zuverlässig abdichtet. Tauschen Sie ihn nur bei Bedarf aus: Stark genutzte Abläufe verschleißen früher, wenig genutzte halten oft ein Jahr oder länger.

Schnittdarstellung eines DN40-Ablaufs mit Geruchsverschluss

So funktioniert es.

Green Drain ist ein Rückschlagventil für Ihren Ablauf. Wasser fließt nach unten ab. Nichts kommt zurück.

Im Inneren sitzt ein weiches Silikonventil. Ablaufendes Wasser drückt es auf; sobald der Wasserfluss stoppt, schließt es und dichtet zuverlässig gegen Kanalgase, Gerüche und Schädlinge ab. Weil die Abdichtung über Silikon statt über Wasser erfolgt, trocknet der Verschluss nie aus wie ein herkömmlicher Siphon, selbst wenn der Ablauf wochenlang nicht genutzt wird.

Er passt in DN40-Abläufe (39-47 mm) und wird von Hand eingesetzt. Kein Werkzeug, kein Installateur, montiert in Sekunden.

Passt er? Erst messen

Messen Sie das Rohr. Nicht das Sieb, nicht den Ablaufkörper.

Heben Sie das Sieb ab. Darunter liegt eine runde Rohröffnung. Durch die Mitte gemessen, von Innenwand zu Innenwand: Das ist das einzige Maß, das zählt. Der GD15 sitzt in einem Rohr von 39 bis 47 mm (1,5 Zoll). Ist die Öffnung oval, nehmen Sie den kleineren Wert. Außerhalb dieses Bereichs passt eine andere Größe: alle Größen ansehen.

Duschablauf im Schnitt mit hervorgehobenem Sieb: nicht das zu messende Teil

Nicht das Sieb messen

Das Sieb ist die runde Abdeckung im Duschboden. Es liegt oben auf dem Ablaufkörper und ist breiter als das Rohr darunter. Seine Breite sagt also nichts über die Passung aus.

Duschablauf im Schnitt mit hervorgehobenem Ablaufkörper: nicht das zu messende Teil

Nicht den Ablaufkörper messen

Der Ablaufkörper ist das Gehäuse im Boden unter dem Sieb. Auch er ist breiter als das Rohr. Hier sitzt der Green Drain nicht.

Duschablauf im Schnitt mit hervorgehobenem Rohr: das zu messende Teil

Das Rohr messen

Am Boden des Ablaufkörpers liegt die runde Rohröffnung. Hier sitzt der Green Drain, also ist das die Breite, die Sie messen. Sauber wischen, dann von Innenwand zu Innenwand messen.

Duschablauf von oben ohne Sieb: ein Maßband über der Rohröffnung von A bis B — **Von A bis B messen.** Die Rohröffnung unter dem Sieb.

Vollständige Installationsanleitung (auf Englisch): messen, Größe wählen, einsetzen.

Gängige Abläufe, in die er passt

GD15, eingesetzt in einem Duschablauf — Dusche

GD15, eingesetzt in einem Duschablauf mit eckigem Rost — Dusche, eckiger Rost

Ihr Ablauf ist nicht dabei? Wenn sein Auslass ein rundes Rohr im Bereich des GD15 ist, passt er. Die Abdeckung oben spielt keine Rolle; das Rohr darunter schon. Entfernen Sie zuerst Korb oder Sieb.

GD15 im Schnitt, Wasser fließt durch die geöffnete Schürze nach unten — **Wasser fließt.** Die Silikonschürze öffnet sich und das Wasser läuft durch.

GD15 im Schnitt, Schürze geschlossen, Kanalgase bleiben unten — **Kein Durchfluss.** Die Schürze schließt sich. Luft, Gerüche und Insekten bleiben unten.

Das Ventil, zwei Zustände

Nur in eine Richtung. Öffnet für ablaufendes Wasser, schließt, sobald der Durchfluss stoppt. Kein Wasser nachfüllen, kein Strom, keine Erstbefüllung.

Prüfen Sie den Verschluss nach etwa 6 bis 12 Monaten im Einsatz und tauschen Sie ihn nur bei Bedarf aus.

Montiert in 30 Sekunden. Ohne Werkzeug.

Schritt 1: das vom Duschablauf abgehobene Sieb, im Schnitt

Sieb abheben

Die meisten Siebe lassen sich von Hand abheben. Manche sind mit einer mittigen Schraube gesichert; herausdrehen, dann abheben.

Schritt 2: Messen der Rohröffnung am Boden des Ablaufs, von Innenwand zu Innenwand

Öffnung messen

Messen Sie die Rohröffnung unter dem Sieb, von Innenwand zu Innenwand. Der GD15 passt in 39 bis 47 mm (1,5 Zoll).

Schritt 3: der GD15 wird in die Rohröffnung gedrückt

Sanft andrücken

Etwa 5 bis 10 cm unter der Rohroberkante einsetzen. Die Silikondichtmanschette dichtet eng an der Rohrwand ab.

Schritt 4: das Sieb liegt wieder über dem eingesetzten GD15

Sieb wieder einsetzen

Sieb wieder einsetzen. Fertig. Vollständig abgedichtet in unter einer Minute.

Für Planer & Ingenieure

Schreiben Sie Green Drain in Ihrem nächsten Projekt aus.

Laden Sie die Revit-Familien für jedes Green-Drain-Modell herunter. Sie finden uns außerdem in BSD SpecLink und MasterSpec.

Revit-Familien herunterladen Alle technischen Daten ansehen →

Technische Daten

Modell	GD15
Rohrgröße	DN40 / 39-47 mm (1,5″)
Höhe	30 mm
Gehäusedurchmesser (ohne Dichtmanschette)	36,46 mm (1,435″)
Gehäuse mit Dichtmanschette	48,77 mm (1,920″) breit × 30,18 mm (1,188″)
Gehäusematerial	ABS-Kunststoff
Ventilmaterial	Silikonkautschuk
Dichtungsmaterial	Silikondichtmanschette
Durchflussrate	51,55 l/min
WaterMark-Lizenz	WM-022837 (DN40)
Patente	Mehrere US- und internationale Patente

Unsere Branchen.

Der GD15 passt überall dort, wo ein DN40-Ablaufanschluss (39-47 mm) vorhanden ist.

Wohngebäude Hotels & Gastgewerbe Immobilienverwaltung Gewerbeimmobilien

Zertifizierungen und Konformität.

Green Drain trägt sechs Produktzertifizierungen (cUPC, WaterMark, NSF/ANSI 2, CE / ETA-18/0536, Saber und HACCP International). Die übrigen Positionen darunter sind unabhängige Prüfberichte und Konformitätserklärungen, die diese Listungen stützen.
